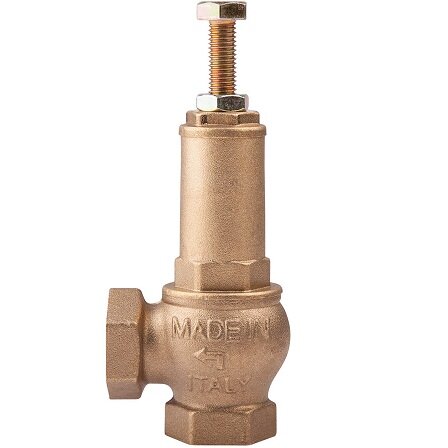

Предохранительный клапан угловой. Внутренняя пружина, направленный сброс. Внутренняя-внутренняя резьба. Металлическое седло, PN16. Настраиваемый.
Функция
Предохранительный клапан угловой предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении давления сверхдопустимого на паровых или водогрейных котлах. В качестве рабочей среды может использоваться вода, водяной пар, воздух, этиленгликоль, пропиленгликоль, природный газ, и другие жидкие и газообразные среды, нейтральные по отношению к латуни и тефлону. Клапан настраивается в пределах от 0 до 12 бар.
Габаритные размеры
РАЗМЕР - 2"
ДИАМЕТР СЕДЛА - 48 мм
ПЛОЩАДЬ СЕДЛА - 18,09 см2
МАТЕРИАЛ - С72
ВЫСОТА - 83,5 мм
ВЫСОТА РЕГУЛИРОВОЧНОГО ВИНТА - 10 мм
ВНУТРЕННИЙ ДИАМЕТР - 16 мм
ДИАМЕТР ПРОХОДА - 6 мм
Определение диаметра клапана
Расход сброса воды через клапан
Q = 1,610 x K x A x? (? x P1)
где: Ед.изм. Значение
Q Расход воды через клапан м3/ч
? Объем воды кг/м3 1000
P1 Сбросное давление = Р + 1bar (максимальное давление: Ps = ± 20%) bar
A Площадь выходного отверстия мм2
K Коэффициент истечения (стандартные клапаны в соответствии с ISPESL) коэфф. 0,05
