Предохранительный клапан. Мембранный. Наружная - внутренняя резьба. Номинальное давление PN 10, макс. рабочая температура 110°C, сверхдавление открытия 20%, давление закрытия 20%. Продукция соответствует директиве Ped. 97/23/CE категория IV D.M.1.12.75, D.Lgs.25.02.2000. Идентификационный № CE 1115.
Функция
Клапан предохранительный – устройство, основная функция которого заключается в пропускании жидкости или газа в одну сторону, не позволяя при этом двигаться в обратном направлении. Клапаны предохранительные функционируют в режиме «автомат». Они необходимы для предотвращения разрушения трубопроводов, регулирующей и запорной арматуры и иного оборудования от избыточного давления внутри. При гидравлическом давлении они помогают выпускать избыточную рабочую среду наружу. Выпускать излишки предохранительные клапаны могут в специальный трубопровод или в атмосферу. Регулирующая пружина – неизменная деталь, благодаря которой клапан предохранительный осуществляет свою функцию.
Технические характеристики
Материал изготовления - Латунь CW617N
Шток - POM/Латунь CW614N
Прокладка - FIBRA
Мембрана - EPDM
Пружина - Нерж. сталь
Ручка управления - ABS
Номинальное давление PN 10
Максимальная температура - 110°C
Открытие при избыточном давлении - 10%
Закрытие дифференциального клапана - 20%
Давление сброса - 3 Bar

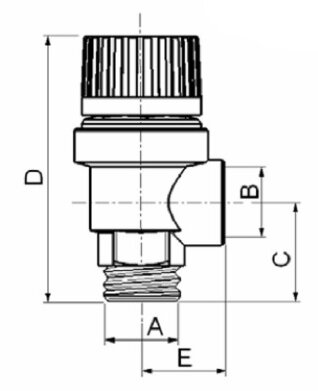

Габаритные размеры (Рис.2)
A - G 1/2 ”
B - G 1/2 ”
C - 23
D - 70
E - 23
Принцип работы (Рис.3)
При достижении заданного давления диафрагма поднимается и выпускает избыточную рабочую среду наружу в трубопровод или в атмосферу. По мере снижения давления диафрагма опускается и происходит закрытие клапана.
Перед тем, как произвести установку предохранительного клапана, необходимо проверить направление потока, указанным на корпусе. Предохранительный клан может быть установлен вертикально и горизонтально, но не ручкой вниз (см. рисунок). Это предотвращает оседание грязи, которое влияет на нормальное функционирование клапана.
Отопление
Предохранительный клапан должен быть установлен вверхней части теплогенератора или же на выходе подающейтрубы на расстоянии не более одного метра. Труба, которая соединяет теплогенератор и предохранительный клапан не должна с запорной арматурой.
Водоснабжение
Предохранительный клапан должен быть установлен внепосредственной близости от бойлера на трубопроводехолодной воды. Даже в этом случае штуцер с клапаном недолжен содержать запорную арматуру.
